Detaily produktu

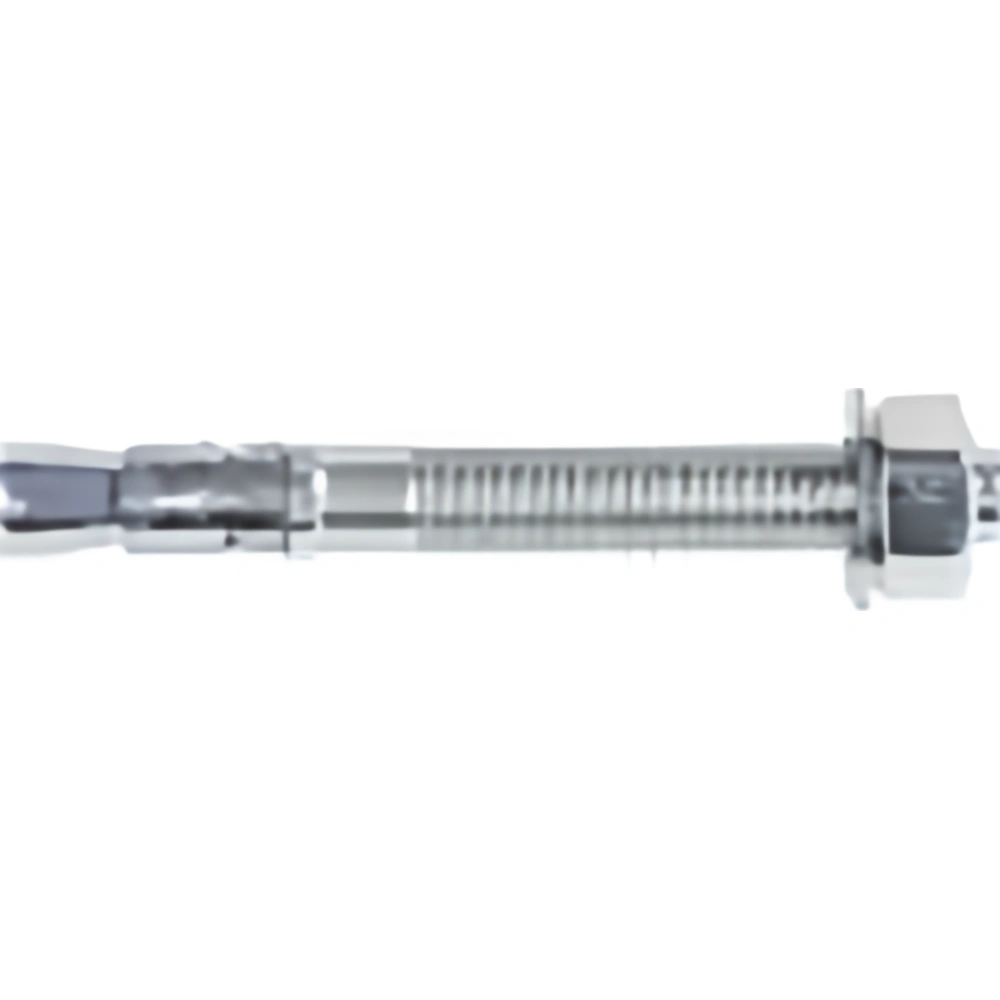

Kotva svorníková fischer FBN II je oceľový mechanický upevňovací prvok s európskym posúdením ETA-07/0211 (Option 7), určený na prievlačnú a predsadenú montáž do betónu kategórií C20/25 až C50/60 bez trhlín aj do prírodného kameňa s hutnou štruktúrou. Vďaka vyhotoveniu z galvanicky pozinkovanej ocele je vhodná na interiérové oceľové a drevené konštrukcie, kotvenie zábradlí, konzol, rebríkov, káblových trás a technologických zariadení. Ak realizujete upevnenie do dutých tvárnic či pórobetónu, vhodným riešením je chemická kotva s injektážnou maltou a sitkom.
Kotva svorníková fischer FBN II galvanicky pozinkovaná – technické parametre
| Parameter | Hodnota |
|---|---|
| Materiál | Uhlíková oceľ, galvanicky pozinkovaná (min. 5 µm) |
| Typ kotvy | Oceľová svorníková / prievlačná kotva s rozperným klipom |
| Európske technické posúdenie | ETA-07/0211 (pre neporušený betón) |
| Kotevný podklad | Netrhlinový betón C20/25 až C50/60, hutný prírodný kameň |
| Metrické priemery | M8, M10, M12, M16 |
| Spôsob montáže | Prievlačná montáž, predsadená montáž, dištančná montáž |
Vlastnosti
- Dve kotevné hĺbky (štandardná a redukovaná) — umožňujú voľbu medzi maximálnou nosnosťou pri štandardnej hĺbke alebo úsporou času a menším opotrebením vrtáka pri redukovanej hĺbke.
- Zalisovaný nábehový čap na konci závitu chráni závit pred poškodením pri zatĺkaní kladivom a uľahčuje následnú montáž aj demontáž matice.
- Geometria rozperného puzdra zabezpečuje rovnomerné rozovretie a spoľahlivé ukotvenie aj pri minimálnom prekĺznutí pri uťahovaní.
- Dlhý funkčný závit umožňuje vyrovnávať tolerancie hrúbky upevňovaného materiálu aj dištančné odsadenie konštrukcie.
- Vyrazené značenie na hlave svorníka umožňuje jednoduchú kontrolu kotevnej hĺbky a typu kotvy aj po jej osadení do podkladu.
Príprava podkladu a použitie
- Vyvŕtajte otvor s priemerom zodpovedajúcim menovitému priemeru kotvy (napr. priemer 10 mm pre kotvu M10).
- Otvor dôkladne vyčistite od vrtnej múčky vyfúknutím a kefovaním (minimálne 4 cykly). Neodstránený prach v otvore znižuje únosnosť spoja.
- Pred zatĺkaním nastavte šesťhrannú maticu tak, aby čap kotvy vyčnieval približne 2–3 mm nad úroveň matice (ochrana závitu pred úderom kladiva).
- Kotvu zatlčte cez upevňovaný diel do vyvŕtaného otvoru kladivom až po dosadnutie podložky na povrch dielu.
- Momentovým kľúčom dotiahnite maticu predpísaným uťahovacím momentom výrobcu (Tinst), čím sa kužeľ vtiahne do rozperného klipu a spoľahlivo sa ukotví v betóne.
Odborný tip od MPL Stavro
Pri sériovej montáži kotiev fischer FBN II do podláh odporúčame použiť montážny prípravok pre svorníkové kotvy alebo SDS-plus narážací tŕň, ktorý eliminuje riziko skĺznutia kladiva a poškodenia závitu. Vždy dodržiavajte predpísaný montážny moment momentovým kľúčom — podtiahnutá kotva nedosiahne požadovanú zvieraciu silu, zatiaľ čo pretočená kotva môže spôsobiť porušenie betónového kužeľa v podklade. Pri montáži vám pomôže kvalitná príklepová vŕtačka s vrtákom presného priemeru.
