Detaily produktu

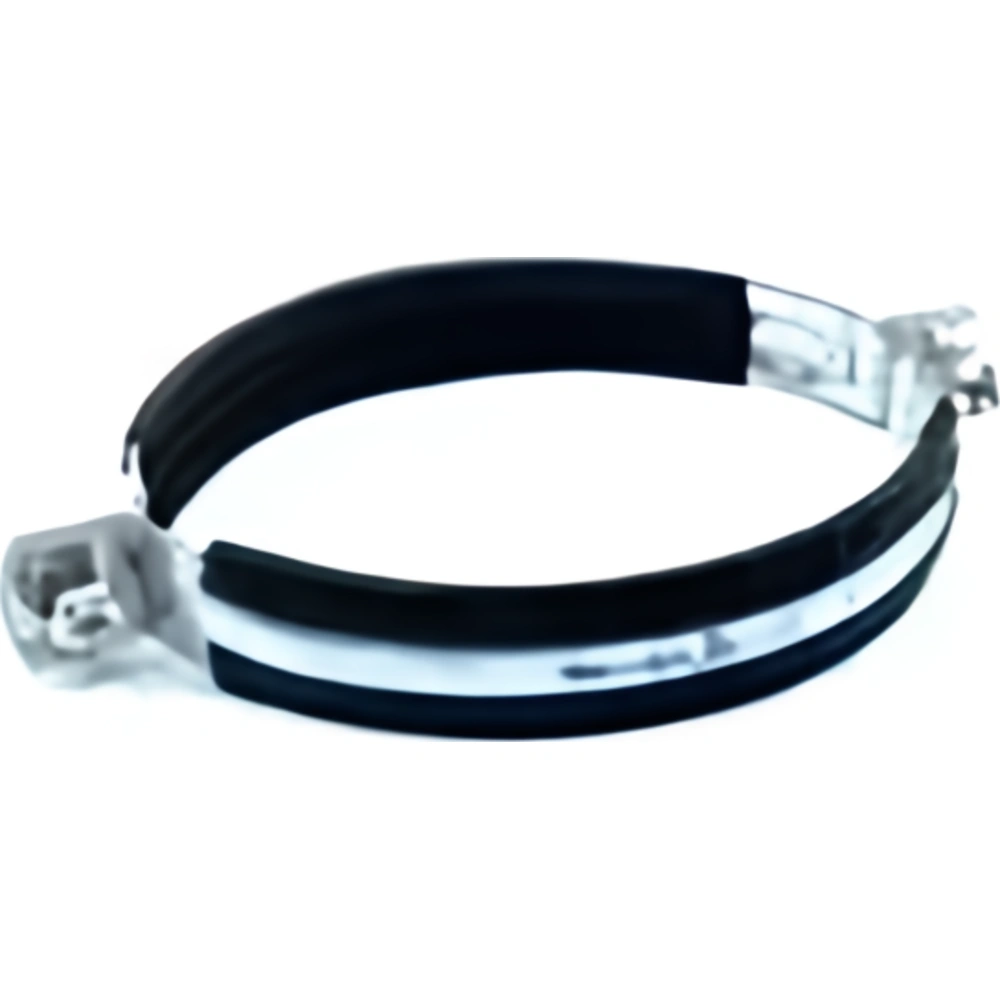

Dvojskrutková objímka na potrubie GUVEX s rozsahom 54 – 59 mm slúži na uchytenie rozvodov vody, kúrenia, plynu či kanalizácie k stenám, stropom alebo podlahám. Profilovaná izolačná vložka z EPDM gumy pohlcuje vibrácie vznikajúce prúdením kvapalín a bráni prenosu akustického hluku do konštrukcie stavby. Zváraná kombinovaná hlava s vnútorným závitom M8/M10 umožňuje univerzálnu montáž na kombiskrutky aj závitové tyče.
Objímka na potrubie dvojskrutková s gumou GUVEX 54 – 59 mm M8/M10 – technické parametre
| Rozsah upevnenia | 54 – 59 mm |
|---|---|
| Pripojovací závit | kombinovaná matica M8 / M10 |
| Materiál objímky | oceľ, galvanicky pozinkovaná |
| Izolačná vložka | EPDM tlmiaca guma |
| Konštrukcia | dvojdielna, dvojskrutková |
| Uzatváracie skrutky | 2× skrutka s kombinovanou drážkou |
| Zabezpečenie skrutiek | plastové podložky proti strate pri montáži |
Vlastnosti
- Dvojdielne vyhotovenie s dvoma sťahovacími skrutkami dovoľuje presné prispôsobenie objímky skutočnému vonkajšiemu rozmeru trubky.
- Kombinovaná pripojovacia matica M8/M10 šetrí skladové zásoby a zjednodušuje montáž priamo na stavbe.
- Kvalitná EPDM guma tlmí chvenie a zamedzuje elektrolytickej korózii pri styku rôznych kovových materiálov.
- Galvanické zinkovanie chráni povrch pred vlhkosťou a predlžuje životnosť inštalácie.
- Poistné podložky zamedzujú vypadnutiu skrutiek pri montáži vo výškach alebo v stiesnených priestoroch šácht.
Príprava podkladu a použitie
- Do nosného podkladu vyvŕtajte otvor zodpovedajúci priemeru kotviaceho prvku a dosaďte rozperku (hmoždinku).
- Zaskrutkujte kombiskrutku alebo osaďte závitovú tyč M8 či M10.
- Naskrutkujte objímku prostredníctvom navarenej matice a dotiahnite do požadovanej roviny.
- Otvorte objímku, vložte rúru a striedavo rovnomerne dotiahnite bočné skrutky, kým gumená výstelka tesne nepriľne k povrchu potrubia.
Odborný tip od MPL Stavro
Pri inštalácii plastového potrubia na teplú vodu alebo kúrenie nechajte bočné skrutky objímky dotiahnuté s miernou vôľou, aby mala rúra priestor na pozdĺžnu dilatáciu a nedochádzalo k deformáciám. Na kotvenie do muriva budete potrebovať vhodnú kombiskrutku a hmoždinku.
