Detaily produktu

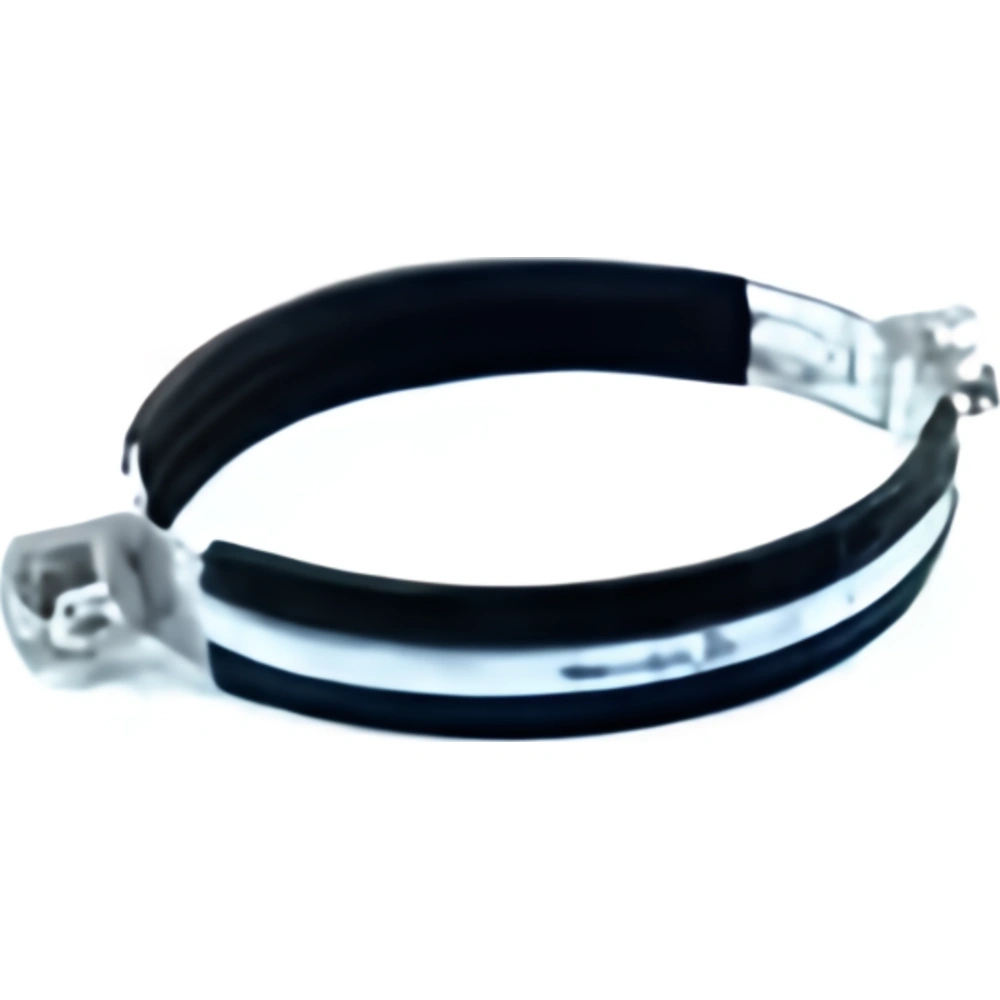

Objímka dvojskrutková s gumovou vložkou GUVEX M8/M10 4″ (102 – 116 mm) je určená na spoľahlivé uchytenie potrubí na steny, stropy a podlahové konštrukcie v interiéri aj chránenom exteriéri. Vďaka rozsahu rozovretia 102 až 116 mm slúži predovšetkým na upevnenie vnútorných odpadových rúr HT a vonkajších kanalizačných rúr KG s priemerom DN 110, ako aj oceľových či liatinových rozvodov s priemerom 4″. Dvojdielna konštrukcia s dvoma uťahovacími skrutkami zabezpečuje rovnomerný prítlak po celom obvode potrubia bez rizika deformácie plastových materiálov.
Objímka potrubná dvojskrutková s gumou GUVEX M8/M10 4″ 102 – 116 mm – technické parametre
| Rozsah upínania | 102 – 116 mm |
|---|---|
| Menovitý priemer | 4″ (vhodné pre rúry DN 100 / DN 110) |
| Pripojovací závit hlavy | kombinovaný M8 / M10 |
| Materiál objímky | oceľ podľa DIN EN 10111 |
| Povrchová úprava | galvanicky pozinkované |
| Tlmiaca vložka | profilovaná guma EPDM |
| Tlmenie hluku | podľa DIN 4109 |
| Teplotná odolnosť vložky | -50 °C až +120 °C |
| Hmotnosť kusu | cca 0,24 kg |
| Predajná jednotka | 1 ks |
Vlastnosti
- Kombinovaná pripojovacia hlava M8/M10 – umožňuje univerzálne kotvenie na kombiskrutku do hmoždinky aj na závesnú závitovú tyč.
- Tlmiaca EPDM vložka – znižuje prenos štrukturálneho hluku a vibrácií z potrubia do stavebnej konštrukcie podľa DIN 4109.
- Ochrana proti galvanickej korózii – gumový profil zamedzuje priamemu kontaktu kovu s kovom a eliminuje vznik elektrolytickej reakcie.
- Kompaktný profil uzáveru – minimálny bočný presah spojovacích uší zjednodušuje následnú montáž potrubnej tepelnej a hlukovej izolácie.
- Skrutky s kombinovanou hlavou – doťahovanie plochým aj krížovým skrutkovačom (PZ/PH) alebo nástrčkovým kľúčom.
Príprava podkladu a použitie
- Do nosného podkladu (betón, plná tehla, pórobetón) vyvŕtajte otvor pre príslušnú hmoždinku.
- Zaskrutkujte kombiskrutku alebo ukotvite závesnú závitovú tyč rozmeru M8 alebo M10.
- Zadnú polovicu objímky naskrutkujte na závit a nastavte požadovanú vzdialenosť od steny či stropu.
- Vložte potrubie, nasaďte predný strmeň a rovnomerne dotiahnite bočné skrutky na oboch stranách.
- Dbajte na to, aby pri ležatých a zvislých kanalizačných rozvodoch boli dodržané predpísané sklony a dilatačné rozostupy kotvenia.
Odborný tip od MPL Stavro
Pri kotvení plastových kanalizačných rúr HT alebo KG nechajte objímku dotiahnutú len natoľko, aby umožňovala prirodzenú tepelnú dilatáciu rúry v pozdĺžnom smere a nedochádzalo k vlneniu potrubia. Na montáž priamo do muriva odporúčame použiť kombiskrutky s nylonovými hmoždinkami, pri zavesení pod strop siahnite po závitových tyčiach.
