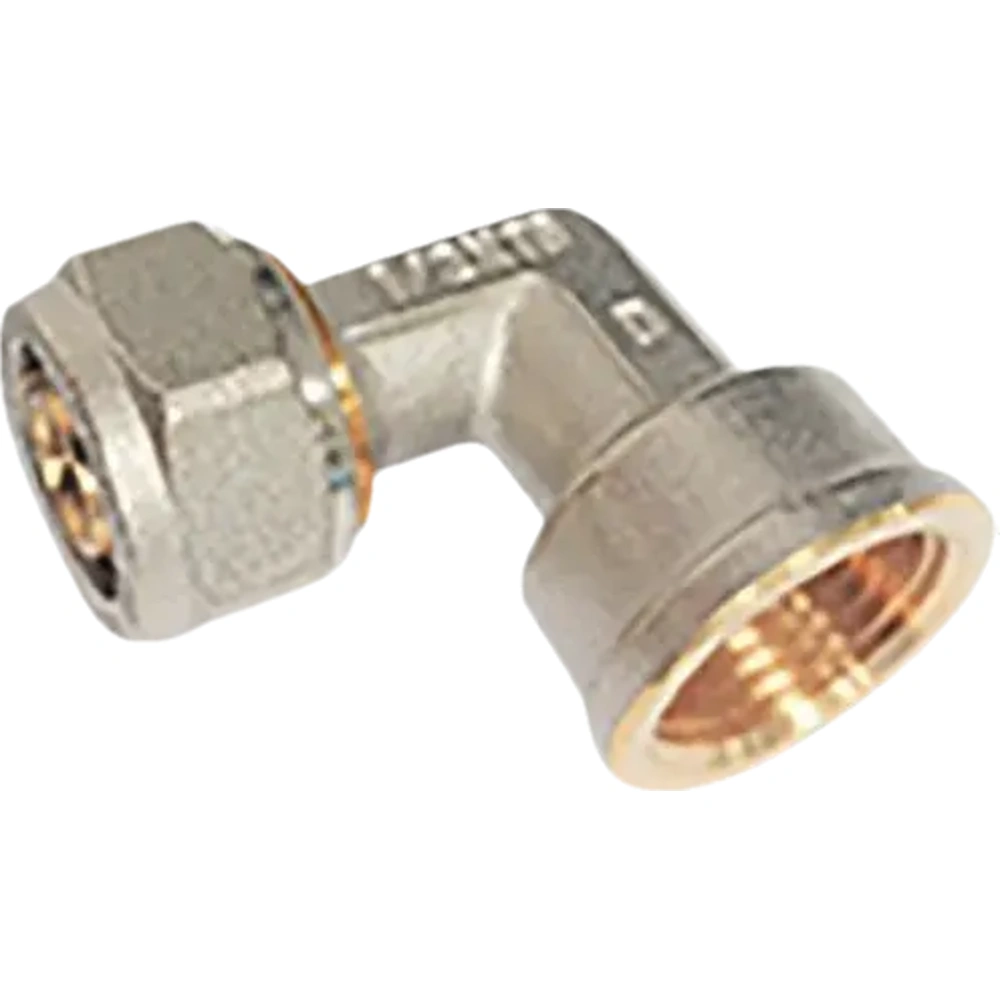

Mosadzné skrutkovacie koleno 90° TDM s vnútorným závitom 1/2" slúži na spoľahlivé pravouhlé pripojenie viacvrstvových plastohliníkových potrubí Al-Pex s rozmerom 16 × 2 mm k armatúram, ventilom a koncovým zariadeniam. Je určené pre rozvody pitnej a úžitkovej vody, podlahového aj ústredného vykurovania.
Koleno skrutkovacie 90° Al-Pex TDM 16 × 2 mm × 1/2″ vnútorný závit – technické parametre
| Typ tvarovky | koleno 90° skrutkovacie (zverné) |
|---|---|
| Priemer pripojenia potrubia | 16 × 2 mm |
| Pripojovací závit | 1/2" vnútorný (F) |
| Uhol | 90° |
| Materiál tela | mosadz CW617N |
| Materiál tesnenia | EPDM O-krúžky |
| Maximálny prevádzkový tlak | 10 bar |
| Maximálna teplota média | 95 °C |
| Oblasť použitia | pitná voda, kúrenie, chladenie |
| Montáž | skrutkovaný zverný spoj (bez lisovacieho náradia) |
Vlastnosti
- Zverný skrutkovaný spoj — montáž pomocou bežného kľúča bez nutnosti investície do lisovacích klieští.
- Mosadzné telo odolné voči korózii — dlhá životnosť a stabilita aj pri vysokých prevádzkových teplotách vykurovacích sústav.
- Dvojité tesnenie EPDM — zaručuje tesnosť spojovacieho tŕňa voči viacvrstvovej rúrke do tlaku 10 bar.
- Rozoberateľný spoj — umožňuje jednoduchú demontáž a opätovnú úpravu rozvodu pri rekonštrukcii.
Príprava podkladu a použitie
- Viacvrstvovú rúrku Al-Pex odrežte kolmo na os pomocou nožníc na plastové rúry.
- Koniec rúrky kalibrujte a odhrotujte kalibrátorom, aby nedošlo k poškodeniu tesniacich krúžkov pri nasúvaní.
- Na rúrku navlečte prevlečnú maticu a zverný prsteň.
- Rúrku zasuňte na tŕň tvarovky až po doraz.
- Prevlečnú maticu dotiahnite rukou a následne primerane dotiahnite otvoreným kľúčom. Závitový spoj utesnite vhodným tesniacim materiálom.
Odborný tip od MPL Stavro
Pred nasunutím tvarovky nikdy nevynechajte kalibráciu rúrky. Neodrezaný ostrý okraj hliníkovej vrstvy môže poškodiť O-krúžok na tŕni, čo vedie k skrytej netesnosti pod tlakom. Na utesnenie 1/2" závitu odporúčame použiť tesniacu niť alebo teflónovú pásku namiesto konope, ktoré by mohlo pri nadmernom navinutí spôsobiť prasknutie mosadzného závitu.
