Detaily produktu

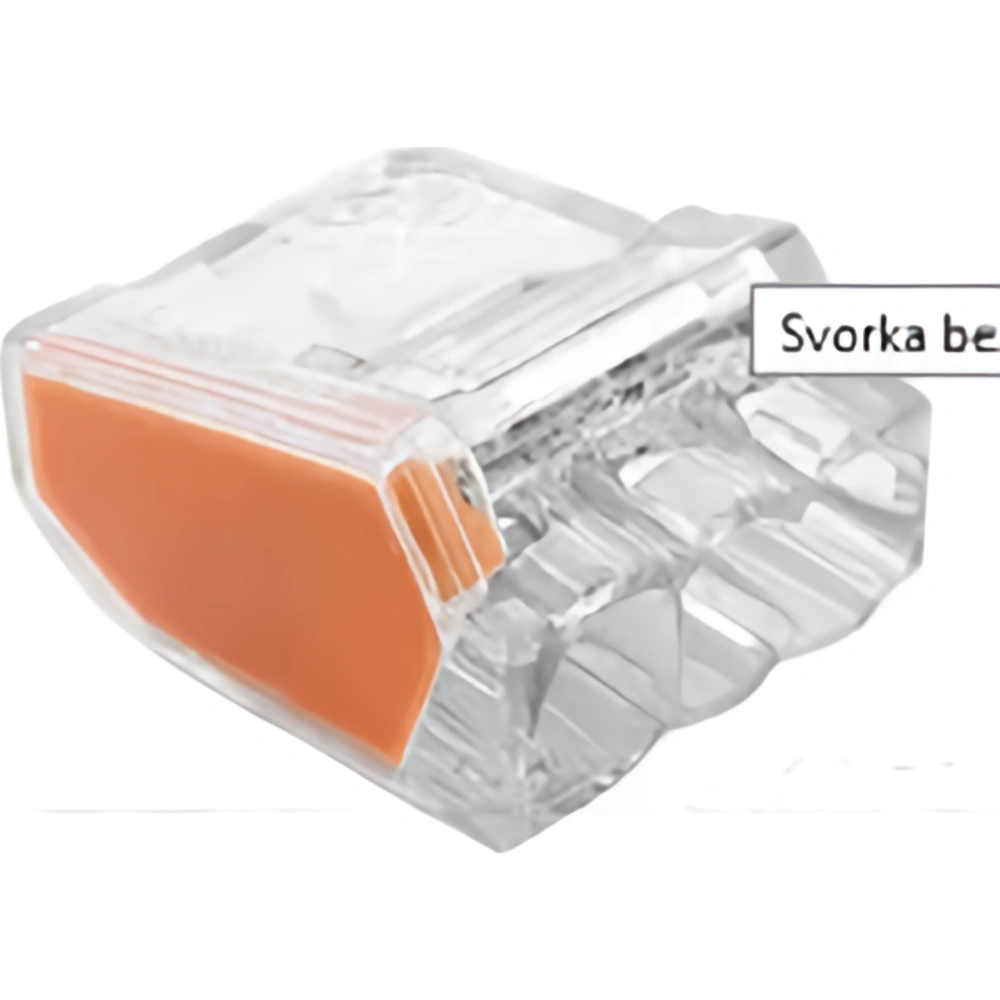

Bezskrutková svorka Viola Direkt FKL 3 je určená na rýchle, pevné a bezúdržbové spájanie pevných medených vodičov v elektroinštalačných rozvodných krabiciach, zásuvkových a svetelných obvodoch. Vďaka systému nezávislých prítlačných pružín umožňuje spoľahlivo prepojiť až 3 vodiče rôznych prierezov od 0,5 do 2,5 mm² bez použitia náradia. Ak hľadáte svorky s ovládacou páčkou pre lankové vodiče, pozrite si sortiment páčkových svoriek.
Svorka krabicová bezskrutková Viola Direkt FKL 3 3 × 0,5–2,5 mm² – technické parametre
| Typ svorky | Bezskrutková krabicová (napichovacia / push-in) |
|---|---|
| Počet pripojovacích miest | 3 |
| Prierez pripojiteľných vodičov | 0,5 – 2,5 mm² |
| Typ vodiča | Iba plný medený vodič (drôt Cu) |
| Menovité napätie (Un) | 450 V |
| Menovitý prúd (In) | 24 A |
| Materiál puzdra | Polykarbonát (priehľadný kryt / oranžová zadná časť) |
| Skúšobný otvor | Áno (priemer 2 mm) |
| Dĺžka odizolovania vodiča | 10–11 mm |
| Stupeň krytia | IP20 |
| Počet kusov v balení | 100 ks |
| Hmotnosť kusu | cca 0,0025 kg |
Vlastnosti
- Kompaktné vyhotovenie série FKL 3 šetrí miesto v inštalačnej krabici KU 68 aj v stiesnených odbočných škatuľkách.
- Transparentné polykarbonátové telo poskytuje okamžitú vizuálnu kontrolu správneho zasunutia a dĺžky odizolovania vodiča.
- Nezávislé pružinové komory zaručujú stály prítlak na každý vodič bez rizika uvoľnenia vibráciami či tepelnou rozťažnosťou.
- Možnosť pripojenia rôznych prierezov v rámci jednej svorky (napr. kombinácia 1,5 mm² a 2,5 mm²).
- Merací bod s priemerom 2 mm umožňuje bezpečné meranie prítomnosti napätia hrotom skúšačky bez rozoberania spoja.
- Technológia push-in zabezpečuje niekoľkonásobne rýchlejšiu inštaláciu v porovnaní s klasickými skrutkovacími svorkovnicami.
Príprava podkladu a použitie
- Vodič odizolujte na dĺžku 10 až 11 mm pomocou odizolovacích klieští.
- Zasuňte odizolovaný plný medený vodič priamo do vstupného otvoru až na doraz.
- Cez priehľadný kryt skontrolujte, či je vodič zasunutý v celej dĺžke a meď nevytŕča mimo svorky.
- Svorka je určená výhradne pre plné medené vodiče (drôty); nepoužívajte ju na jemne lankové vodiče.
- V prípade potreby demontáže vodič mierne ťahajte smerom von a súčasne ním striedavo otáčajte vľavo a vpravo.
Odborný tip od MPL Stavro
Pri ukladaní rozvodov do elektroinštalačnej krabice formujte prívodné vodiče v prehľadných oblúkoch ku dnu krabice. Svorky umiestnite tak, aby bol merací otvor prístupný zhora pre rýchlu diagnostiku obvodu bez nutnosti vyťahovania celej kabeláže.
