Detaily produktu

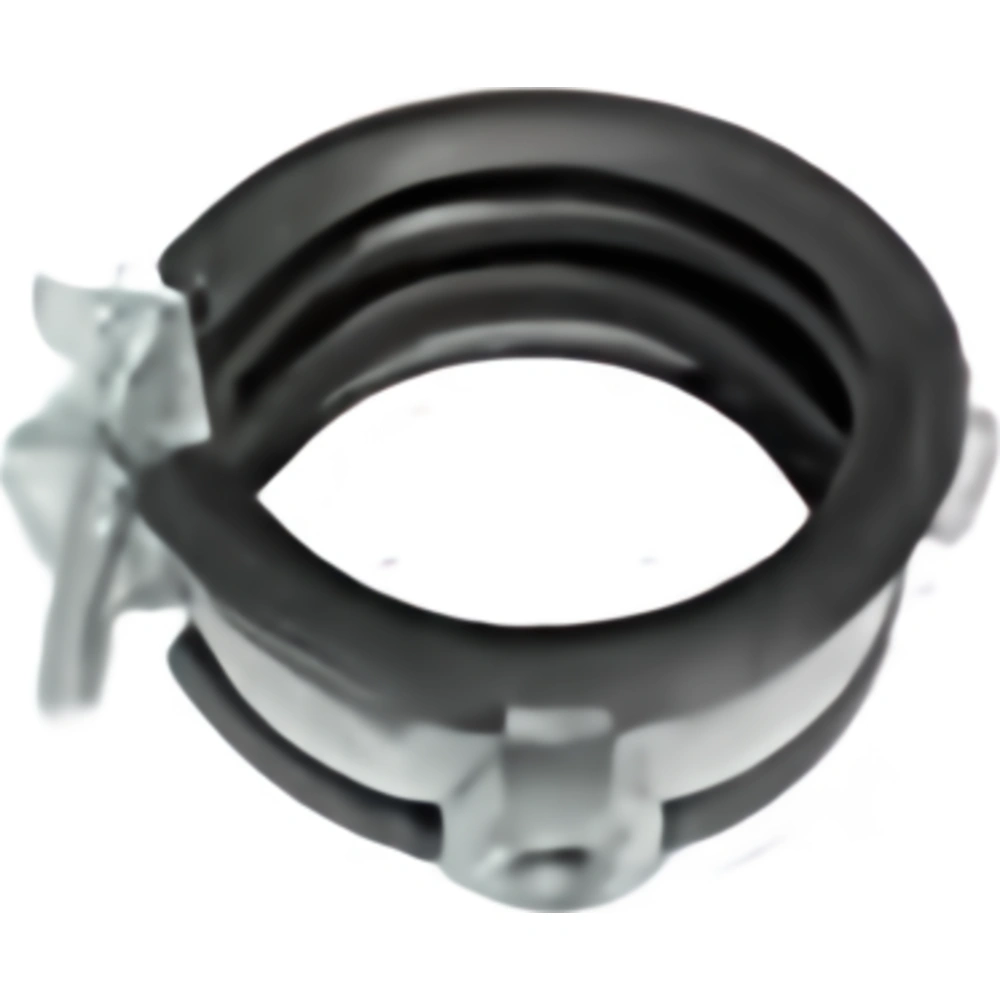

Objímka na potrubie jednoskrutková s gumou Guvex M8 je určená na rýchle a pevné kotvenie oceľových, medených, plastových aj viacvrstvových rúr na steny, stropy a podlahové konštrukcie v interiéri aj v krytom exteriéri. Kĺbový systém so zaklapávacou západkou umožňuje pohodlnú predmontáž potrubia jednou rukou ešte pred finálnym dotiahnutím uťahovacej skrutky. Profilovaná tlmiaca vložka z EPDM/SBR elastoméru zamedzuje prenosu prevádzkového hluku aj vibrácií do stavebnej konštrukcie podľa DIN 4109 a chráni povrch potrubia pred mechanickým odieraním i elektrolytickou koróziou.
Ak hľadáte dvojskrutkovú objímku na potrubie pre vyššie statické zaťaženie, nájdete ju v našom sortimente upevňovacej techniky.
Objímka na potrubie jednoskrutková s gumou Guvex M8 – technické parametre
| Typ objímky | Jednoskrutková s kĺbovým rýchlouzáverom |
|---|---|
| Materiál tela | Galvanicky pozinkovaná oceľ |
| Tlmiaca vložka | Profilovaná guma SBR / EPDM |
| Teplotná odolnosť | -40 °C až +110 °C |
| Pripojovací závit matice | M8 |
| Uťahovacia skrutka | M5 s kombinovanou drážkou |
| Akustická izolácia | Podľa normy DIN 4109 |
| Oblasť použitia | Interiér a chránený exteriér |
Vlastnosti
- Kĺbový mechanizmus s poistkou — umožňuje rýchle vloženie a zaklapnutie rúry jednou rukou bez rizika samovoľného roztvorenia.
- Tlmiaca vložka SBR/EPDM — účinne tlmí hluk a vibrácie prúdiaceho média a kompenzuje teplotnú rozťažnosť materiálov.
- Ochrana pred elektrolytickou koróziou — gumená výstelka spoľahlivo oddeľuje rúru od oceľového tela objímky.
- Kvalitná antikorózna ochrana — galvanické pozinkovanie chráni objímku pred vzdušnou vlhkosťou.
- Kompaktné rozmery — konštrukcia bez vystupujúcich prvkov umožňuje jednoduché natiahnutie návlekovej tepelnej izolácie na potrubie.
Príprava podkladu a použitie
- Do nosného podkladu (betón, plná tehla, pórobetón) vyvŕtajte otvor, osaďte zodpovedajúcu rozperku (hmoždinku) a zaskrutkujte kombiskrutku so závitom M8.
- Objímku naskrutkujte na metrický závit kombiskrutky a nastavte ju do požadovaného smeru trasy potrubia.
- Otvorte kĺb objímky, vložte rúru a strmeň zaklapnite do západky.
- Dotiahnite poistnú skrutku M5. Dbajte na primerané utiahnutie, aby nedošlo k deformácii potrubia alebo nadmernému zlisovaniu gumovej výstelky.
Odborný tip od MPL Stavro
Pri kotvení plastových a viacvrstvových rozvodov kúrenia a teplej vody nezabúdajte na ich dilatáciu. Na klzných bodoch nedoťahujte skrutku objímky úplne napevno, aby malo potrubie priestor na pozdĺžny pohyb pri teplotných zmenách. Na montáž do muriva odporúčame použiť kombi skrutku M8 a kvalitnú nylonovú hmoždinku.
Balenie a paletizácia podľa variantu
| Varianta | Ks v balení |
|---|---|
| 1/2" (20 – 23 mm) | 100 ks |
| 3/4" (25 – 30 mm) | 100 ks |
| 1" (31 – 38 mm) | 100 ks |
