Detaily produktu

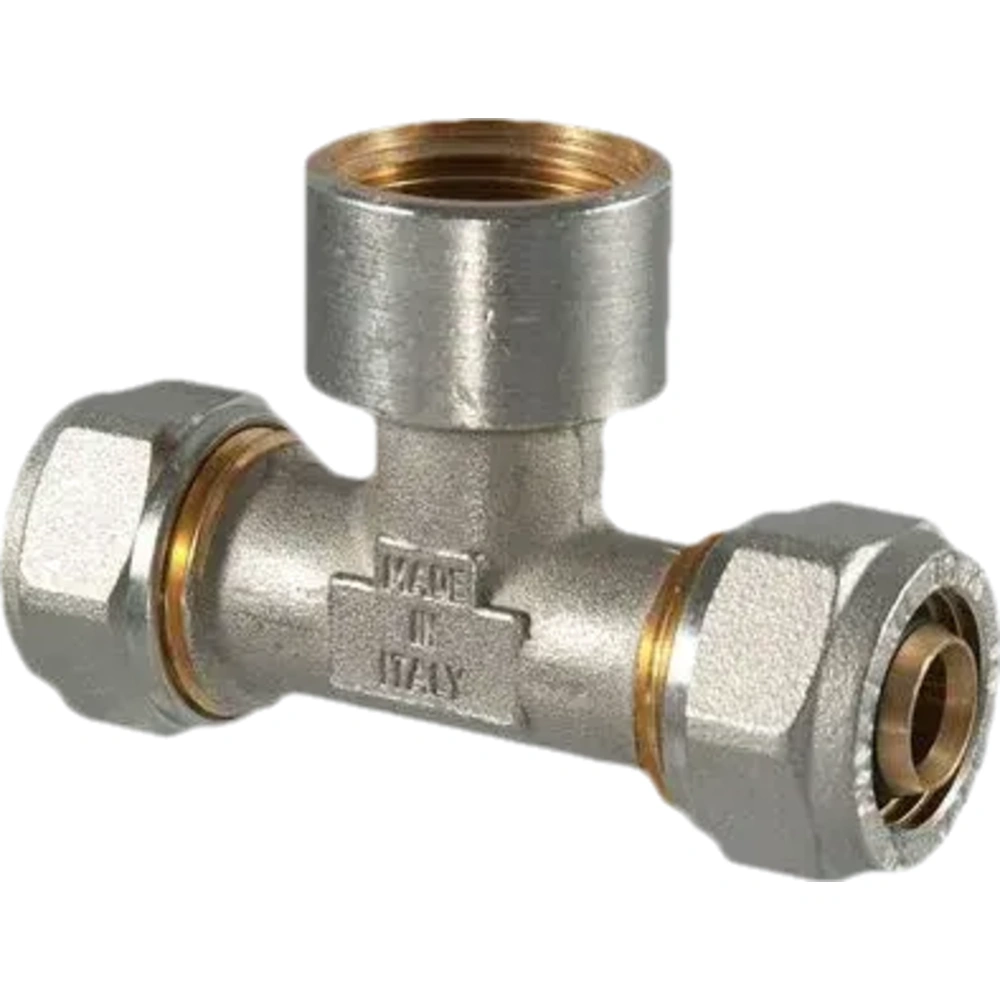

Mosadzný skrutkovací T-kus AL-PEX TDM slúži na vetvenie potrubných rozvodov pitnej vody, teplej úžitkovej vody, ústredného a podlahového vykurovania. Umožňuje mechanické pripojenie dvoch viacvrstvových plastohliníkových rúr s priemerom 16 mm a vytvorenie stredovej odbočky s vnútorným závitom 1/2″ (G 1/2″ F). Spoj je rozoberateľný a jeho montáž nevyžaduje lisovacie kliešte. Ak hľadáte trvalý spoj určený priamo do betónovej mazaniny alebo pod omietku, vyberte si lisovací T-kus AL-PEX.
T-kus skrutkovací na AL-PEX TDM 16 × 1/2″ × 16 mm – technické parametre
| Typ tvarovky | T-kus redukovaný skrutkovací (zverné šróbenie) |
|---|---|
| Pripojenie potrubia | 2× zverné šróbenie 16 mm (pre rúry 16 × 2,0 mm) |
| Stredová odbočka | Vnútorný závit 1/2″ (G 1/2″ F) |
| Materiál | Mosadz CW617N, povrchová úprava nikel |
| Tesnenie | 2× EPDM O-krúžok na každom tŕni + PTFE izolačná podložka |
| Maximálny prevádzkový tlak | 10 bar (PN 10) |
| Maximálna prevádzková teplota | 95 °C (krátkodobo 110 °C) |
| Oblasť použitia | Pitná voda, kúrenie, podlahové vykurovanie, chladenie |
| Predajná jednotka | 1 ks |
Vlastnosti
- Rozoberateľný zverný spoj — inštalácia pomocou dvoch bežných stranových kľúčov bez nutnosti investície do lisovacieho náradia.
- Poniklovaná mosadz — chráni telo fitingu pred koróziou a tvorbou usadenín.
- Dvojité tesnenie EPDM — zabezpečuje nepriepustnosť spoja aj pri dilatáciách vykurovacieho systému.
- Teflónový izolačný krúžok (PTFE) — zabraňuje priamemu kontaktu hliníkovej vrstvy rúry s mosadzným telom, čím predchádza galvanickej korózii.
- Pevný vnútorný závit 1/2″ — umožňuje priame napojenie armatúr, ventilov, flexi hadíc alebo ďalších tvaroviek.
Príprava podkladu a použitie
- Plastohliníkovú rúru skráťte kolmo k jej osi pomocou nožníc na plastové rúry.
- Koniec rúry zbavte nerovností a rozšírte pomocou kalibrátora s odhrotovačom. Odhrotovanie je nevyhnutné, aby ostrá vnútorná hrana rúry nepoškodila tesniace O-krúžky pri nasúvaní.
- Na rúru navlečte prevlečnú maticu a zverný mosadzný prstenec.
- Rúru zasuňte na tŕň tvarovky až po teflónový dorazový krúžok.
- Maticu dotiahnite stranovým kľúčom primeranou silou. Závitovú odbočku 1/2″ utesnite teflónovou niťou alebo páskou.
Odborný tip od MPL Stavro
Všetky skrutkované (zverné) spoje na plastohliníku musia zostať po dokončení stavby trvalo revízne prístupné. Nezamurovávajte ich napevno do stien ani ich nezalievajte do podlahového poteru bez revíznych dvierok či inštalačnej skrinky. Pre trvalé spoje skryté v stavebných konštrukciách použite výhradne lisovacie tvarovky AL-PEX.
