Detaily produktu

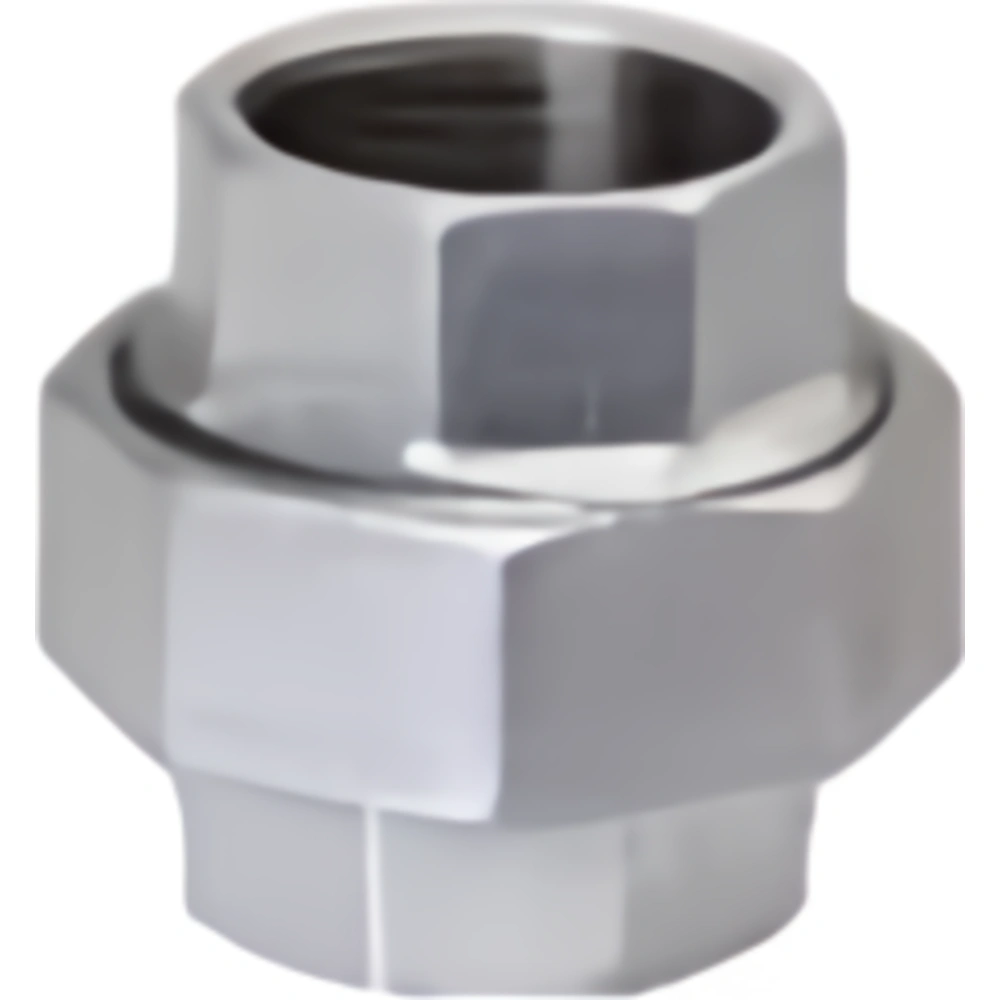

Liatinové pozinkované šróbenie priame č. 330 slúži ako rozoberateľný závitový spoj v potrubných systémoch rozvodov pitnej vody, úžitkovej vody, stlačeného vzduchu a vykurovania. Táto trojdielna fitingová spojka umožňuje jednoduché rozpojenie potrubia pri servisných prácach, čistení alebo výmene čerpadiel a armatúr bez potreby demontáže celej potrubnej trasy. Povrchová ochrana žiarovým pozinkovaním zaisťuje odolnosť proti korózii a dlhú životnosť v interiéri aj chránenom exteriéri.
Šróbenie liatinové pozinkované priame č. 330 – technické parametre
| Typ tvarovky | Priame šróbenie s plochým tesnením (číslo 330) |
|---|---|
| Materiál | Biela / čierna temperovaná liatina |
| Povrchová úprava | Žiarové zinkovanie |
| Pripojovací závit | Obojstranný vnútorný rúrkový závit (Rp podľa ISO 7-1 / EN 10226-1) |
| Upevňovací závit matice | Valcový závit G podľa ISO 228-1 |
| Norma | STN EN 10242, typ U11 |
| Maximálny prevádzkový tlak | 25 bar (2,5 MPa) pri -20 °C až 120 °C |
| Prevádzková teplota | -20 °C až +120 °C (limitovaná typom použitého tesnenia) |
| Vhodné médiá | Pitná voda, úžitková voda, stlačený vzduch, neagresívne kvapaliny |
Vlastnosti
- Trojdielna rozoberateľná konštrukcia: 2× nátrubok s vnútorným závitom a 1× prevlečná matica.
- Ploché dosadacie sedlo zaisťuje spoľahlivú tesnosť pri použití vhodného plochého krúžkového tesnenia.
- Žiarové pozinkovanie chráni materiál pred vnútornou aj vonkajšou koróziou.
- Presné rúrkové závity zaručujú bezproblémové naskrutkovanie na bežné oceľové pozinkované rúry a závitové tvarovky.
- Vysoká mechanická pevnosť liatiny odoláva rázom aj zaťaženiu v tlaku.
Príprava podkladu a použitie
- Pred montážou očistite dosadacie plochy sedla od prípadných nečistôt, mastnoty alebo prachu.
- Do šróbenia vložte zodpovedajúce ploché tesnenie určené pre dané médium a teplotu (vláknité, gumené alebo bezazbestové tesnenie).
- Vnútorné závity tvarovky utesnite na rúre pomocou inštalatérskeho konope s tesniacou pastou alebo vhodnou teflónovou tesniacou páskou.
- Závit prevlečnej matice a styčnú plochu sedla netesnite kúdeľou ani páskou – tesniacu funkciu preberá vložené ploché tesnenie v spoji sediel.
- Prevlečnú maticu dotiahnite primeraným momentom pomocou maticového kľúča tak, aby nedošlo k prestrihnutiu alebo deformácii tesnenia.
Odborný tip od MPL Stavro
Šróbenie č. 330 vyžaduje ploché tesnenie, ktoré nie je súčasťou samotnej liatinovej tvarovky. K montáži si nezabudnite pribaliť zodpovedajúce ploché tesnenie v príslušnom rozmere. Pre zachovanie stopercentnej súosovosti a tesnosti nikdy nekombinujte diely šróbenia (matice a nátrubky) od rôznych výrobcov či z iných konštrukčných radov.
Balenie a paletizácia podľa variantu
| Varianta | Hmotnosť balenia/kusu |
|---|---|
| 1/2" | 0,24 kg |
| 3/4" | 0,34 kg |
| 1" | 0,45 kg |
